SG-M直齒驅動

類別：直齒驅動

發布日期：2021-09-10 09:17:11

瀏覽次數：16066次

產品特點：它通常用于低速和高扭矩的傳動設備，節省空間，可靠耐用，承載能力高，能耗低，性能優越，減速器效率高達95％以上。

咨詢熱線：150-3630-3608 在線訂購

產品型號產品描述

SG-M直齒驅動（齒輪式回轉減速器）型號參數

型號	參數	模數	齒圈齒數	小齒輪齒數	總傳動比	最大扭矩	標準扭矩	最大保持扭矩	徑向額定靜載荷	軸向額定靜載荷	徑向額定動載荷	軸向額定動載荷	重量（包括RE-300液壓馬達的12KG)	壓力差	油留量	輸出轉速	最大可達扭矩
	代號	m	z2	z1	i	Md max	Md nom	Mh	Co rad	Co ax	C rad	C ax		△P	Q	n	Md
	單位	[mm]	[-]	[-]	[-]	[Nm]	[Nm]	[Nm]	[kN]	[kN]	[kN]	[kN]	[kg]	[bar]	[I/min]	[min-1]	[Nm]
SG-M-0311		6	69	15	4.60	8191	6139	8191	181	425	133	133	80	124	39	5	8191
SG-M-0411		6	84	15	5.60	10147	7687	10147	240	561	147	147	95	190	28	5	10147
SG-M-0541		6	105	15	7.00	12837	9845	12837	316	739	164	165	110	190	34	5	12837
SG-M-0641		6	123	15	8.20	14916	11508	14916	374	876	175	176	125	190	38	5	14916
SG-M-0741		6	138	15	9.20	16872	13057	16872	433.2	1013	184	185	140	190	43	5	16872
SG-M-0841		6	156	15	10.40	19073	14805	19073	492	1150	194	195	155	190	48	5	19073
SG-M-0941		6	174	15	11.60	21029	16323	21029	550	1286	201	203	170	190	51	5	21029
SG-M-1091		6	198	15	13.20	24207	18847	24207	638	1492	213	215	200	190	62	5	24207

　 SG-M直齒驅動通常用于低速和高扭矩的傳動設備。普通的驅動還將具有幾對具有相同原理的齒輪，以實現理想的減速效果。大齒輪和小齒輪的齒數之比為傳動比。隨著行業的不斷發展，使用SG-M直齒驅動的公司越來越多。
　　

一、SG-M直齒驅動的特點

　　
　　1.SG-M直齒驅動齒輪減速器是按照國際技術要求制造的，技術含量很高。
　　
　　2.SG-M直齒驅動能節省空間，可靠耐用，承載能力高。
　　
　　3.SG-M直齒驅動能的耗低，性能優越，減速器效率高達95％以上。
　　
　　4.低振動，低噪音，高節能。
　　
　　5.SG-M直齒驅動使用優質的鍛鋼材料，剛性鑄鐵箱，并且齒輪的表面經過高頻熱處理。
　　
　　6.精密加工后，確保了軸的平行度和定位軸承的要求，并結合到機電一體化中，充分保證了產品的質量特性。
　　

　　SG-M直齒驅動齒輪減速器在華東，華東地區廣泛使用，用于塔式起重機機械的回轉機構，廣泛用于冶金，礦山，起重，運輸，水泥，建筑，化工，紡織，印染，制藥等領域。

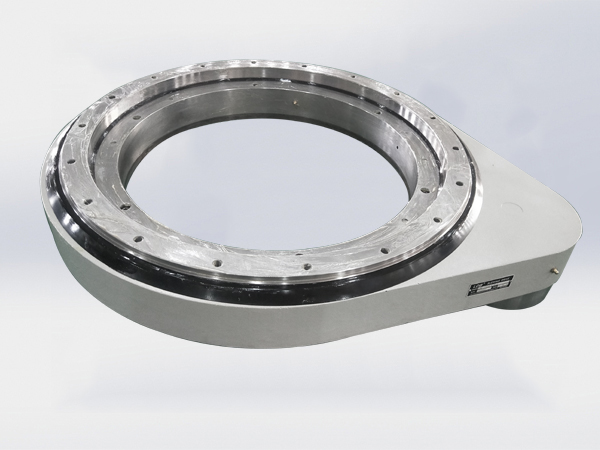

SG-M直齒驅動

二、 SG-M直齒驅動應用范圍

　　
　　1.高速軸旋轉不超過1500 rpm。
　　
　　2.齒輪傳動裝置的圓周速度不超過20 m / s。
　　
　　3.工作環境溫度為-40-45℃，如果低于0℃，則應在啟動前將潤滑油預熱至0℃以上。
　　

　　4.可用于正向和反向的運轉。

三、SG-M直齒驅動日常維護注意事項

　　
　　1.SG-M直齒驅動采用460＃中型工業齒輪油，工作環境溫度應保持0-40℃。
　　
　　2.SG-M直齒驅動使用后的初100個小時，應清潔內腔并更換新的齒輪油，并且應每2000個小時更換一次機油。
　　
　　3.拆卸SG-M直齒驅動時，為避免損壞正常零件，避免使用錘擊的方式。
　　

　　4.如果在使用過程中SG-M直齒驅動的軸伸或連接處漏油，應及時更換骨架油封和其他密封件。
